La traverse de levage : la solution de manutention de vos conteneurs

Qu’est-ce qu’une traverse de levage et en quoi peut-elle être une réelle solution économique face à l’investissement que représente un spreader ? Souvent méconnue des transporteurs, la traverse permet pourtant un levage de vos conteneurs sécuritaire avec un pont de levage ou une grue mobile. Quels sont les avantages de cette élingue et comment peut-elle soulever les conteneurs lors de leurs manutentions ?

Qu’est ce qu’une traverse de levage ?

Une traverse de levage, appelée aussi palonnier ou poutre de levage est un équipement essentiel dans le domaine de la manutention et du levage de charges lourdes. Il s’agit d’une structure rigide, en acier, qui, grâce aux élingues et aux différents points de levage, permet de soulever les containers dont la charge serait mal répartie.

La traverse joue un rôle crucial dans la répartition des charges lors du déplacement du container ayant une répartition de charges non-uniforme assurant, ainsi la sécurité des opérations de levage tout en améliorant leur efficacité.

La traverse de levage grâce à sa conception répond à des normes strictes de sécurité, conçue en acier courant, elle est capable de résister à des forces de traction élevées.

Il s’agit d’un dispositif de levage nécessitant la manutention du conteneur, de la charge lourde avec une grue mobile ou un pont de levage et répondant donc aux exigences du mémento de l’élingueur de l’INRS sur les accessoires de levage et la norme directive machine 2006/42/CE .

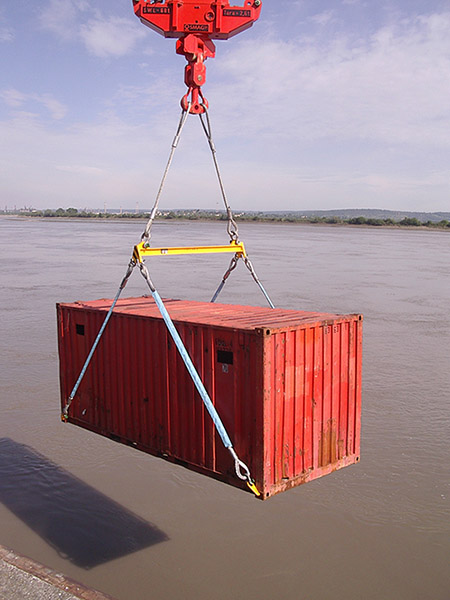

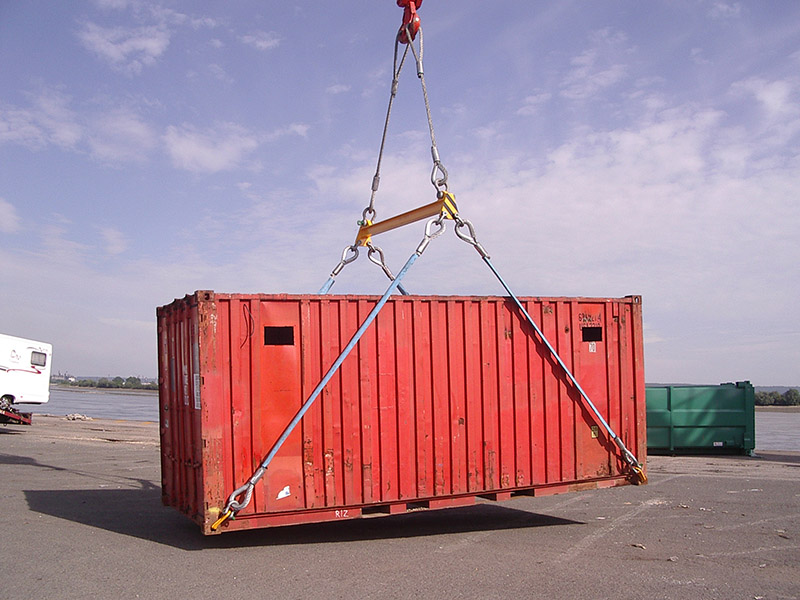

traverse-levage-1 traverse-levage-2

Les différents types de traverse de levage

Il existe plusieurs types de traverses de levage, chacune répondant à un besoin spécifique :
1-La traverse de levage fixe : dont la longueur et la configuration sont fixes, adaptées aux chargements standards.
2 -La traverse de levage réglable : grâce aux élingues de soulèvement adaptables en longueur en fonction de la taille des chargements et container
3 – Les traverses modulaires : composées de plusieurs parties pouvant être assemblées pour former des configurations variées, offrant une plus grande flexibilité.
4- Les traverses de levage en H ou palonniers : spécialement conçues pour les charges lourdes ou longues grâce au principe de levage réparti sur quatre points ou plus.

Qui peut avoir besoin d’utiliser ces palonniers de levage ? Et pourquoi utiliser ces traverses plutôt que des élingues deux brins (ou trois brins en fonction de la charge à soulever) ?

La traverse de levage pour quel secteur d’activité ?

Les traverses de levage peuvent être utilisées par de multiples secteurs d’activité dès lors qu’il y a transport, manutention ou déplacement de charges très lourdes. Vous pouvez avoir besoin d’un tel dispositif de levage industriel à partir du moment où les chariots élévateurs ne permettent plus l’élévation de la masse de chargement.

Tous les transporteurs n’ont pas forcément le budget et le moyen de stockage relatif à l’investissement dans un spreader, qui est un équipement servant à soulever et déplacer les containers, dans le cadre de chargements ou déchargements sur porte-containers, sur camions ou trains.

De ce fait, si vous êtes dans les domaines d’activités suivants, les traverses de levage peuvent résoudre une problématique de manutention à moindre coût :
• Construction BTP : pour le levage de poutres, de panneaux de béton préfabriqués et d’autres éléments de construction lourds.
• Industrie manufacturière : pour le déplacement des machines, de composants lourds et de structures métalliques
• Transport et logistique : pour le chargement et déchargement de conteneurs, de véhicules et d’autres charges volumineuses.
• Secteur maritime : pour le levage de charges lourdes, notamment sur les quais et les chantiers navals.

Comment la traverse se fixe sur le container

Container équipement et arrimage est spécialisé dans la conception de traverses de levage, qui peuvent être une réelle solution économique et sécuritaire pour la manutention de vos conteneurs ou de vos charges lourdes.

Voici les étapes générales pour fixer une traverse de levage sur un conteneur :

Positionnement de la Traverse : la traverse de levage est d'abord positionnée au-dessus du conteneur.

Insertion des crochets de levage dans les coins ISO bas : des crochets sont insérés dans les coins moulés du conteneur. Ces crochets se fixent solidement aux élingues fixées à la traverse de levage, sécurisant ainsi la connexion.

Fixation des Élingues ou Câbles : les élingues ou câbles sont déjà attachés à la traverse. Ces élingues sont connectées aux crochets de la grue ou à d'autres dispositifs de levage. Les crochets pendants à l’extrémité des élingues seront à fixer au bas du conteneur lorsque la traverse sera en position au-dessus de celui-ci.

Levage du Conteneur : Une fois que la traverse est sécurisée et les élingues fixées, le grutier peut commencer à lever le conteneur en toute sécurité. Le réglage des élingues compense la non-répartition de la charge dans le conteneur.

La manutention de vos conteneurs maritimes

L’investissement dans une traverse de levage représente un coût bien moins important que celui nécessaire à un spreader. Sécuritaire grâce aux fixations en partie basse du conteneur et adapté à vos charges, ce palonnier est une solution à étudier. Chez CEA, nous avons à cœur de vous accompagner vers la solution la plus adaptée à votre problématique. Toute demande fera l’objet d’une étude approfondie avec une proposition dans le respect des normes et sécurité CE.

N'hésitez pas à nous contacter afin de nous confier la solution à votre manutention !
